Термин «ЭМИ-бомба» звучит эффектно, но технически слишком размыт. Под одним ярлыком обычно смешивают высотный ядерный электромагнитный импульс, локальные неядерные источники высокомощного излучения и обычные задачи радиоэлектронного подавления. Из-за такой мешанины разговор быстро уходит в фантазии про «кнопку, после которой вымирает вся электроника». В реальности картина сложнее, скучнее и одновременно опаснее.
Если убрать художественные преувеличения, суть простая. Электромагнитный импульс сам по себе не «жжет микросхемы взглядом», а наводит в проводниках опасные токи и перенапряжения. Поэтому главный вопрос не в том, насколько страшно звучит слово «бомба», а в том, где есть длинные линии, антенны, кабели, внешние интерфейсы, уязвимые входы питания и плохо защищенная инфраструктура. Именно поэтому энергосети, связь, промышленные системы и все, что завязано на длинные проводящие пути, часто важнее случайного смартфона в кармане.

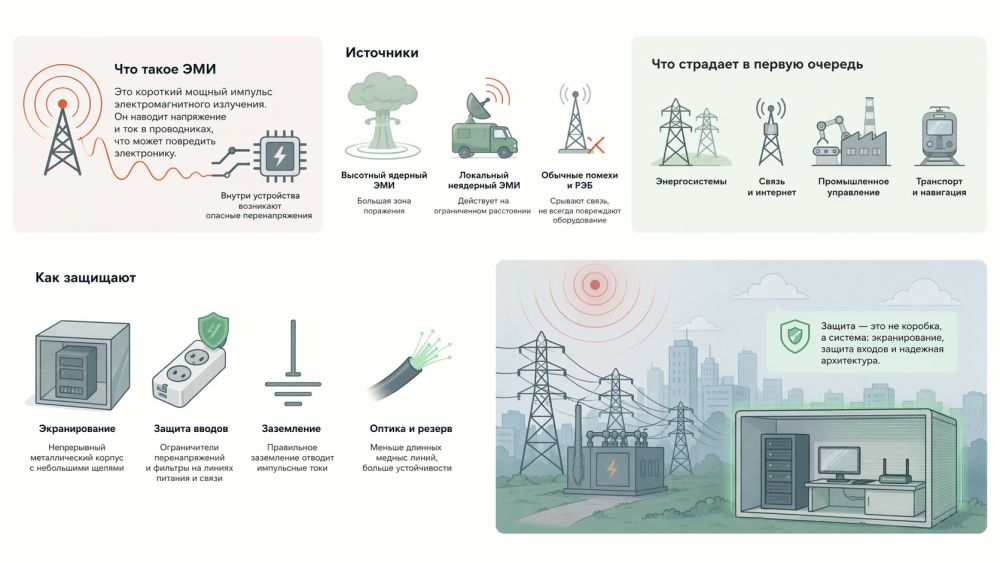

Что такое ЭМИ и почему слово «бомба» не объясняет почти ничего
Электромагнитный импульс, или ЭМИ, это очень короткий выброс электромагнитной энергии в широком диапазоне частот. В стандартах и защитных документах EMP описывают именно так, без романтики и без апокалипсиса. Источник может быть природным или созданным человеком. Дальше начинаются отличия, которые и важны на практике.
| Тип явления | Что происходит | Где главный риск |
|---|---|---|
| Высотный ядерный ЭМИ | Очень крупномасштабный импульс после ядерного подрыва на большой высоте | Широкие зоны, критическая инфраструктура, спутники, связь, энергосистема |
| Локальный неядерный источник | Высокомощное микроволновое или иное направленное излучение на ограниченной дистанции | Конкретная техника, узлы связи, электроника на близком расстоянии |
| Обычные помехи и РЭБ | Подавление или срыв работы каналов связи без обязательного физического повреждения | Радиоканал, навигация, телеметрия, беспроводные системы |
Самая частая ошибка в популярных текстах такая: глушилку, микроволновую установку, высотный ядерный ЭМИ и бытовые электромагнитные помехи кладут в одну корзину. Но для инженера или специалиста по защите разница принципиальна. РЭБ чаще мешает передаче сигнала. ЭМИ опасен тем, что пытается протолкнуть энергию туда, где электроника не ждала такого режима.
Принцип работы ЭМИ простыми словами
Физика тут не мистическая. Быстро меняющееся электромагнитное поле наводит напряжение и ток в проводящих контурах. Чем удачнее конструкция «собирает» импульс, тем хуже последствия. Длинный кабель, линия питания, антенна, внешний порт или плохо защищенный ввод часто работают как удобный путь для энергии. Дальше уже страдают блоки питания, интерфейсы, память, средства связи и управляющая электроника. Для крупных систем проблема усиливается тем, что длинные линии буквально собирают импульс на большой площади.
В профессиональной литературе высотный ядерный ЭМИ обычно разбивают на несколько составляющих. Самая быстрая часть опасна для чувствительной электроники. Средняя по характеру ближе к последствиям молнии, поэтому часть защитных мер пересекается с молниезащитой. Медленная часть хуже всего бьет по длинным линиям и крупным силовым системам, прежде всего по энергосетям и трансформаторному хозяйству. Для гражданского читателя полезно запомнить не буквенные индексы, а логику: чем больше система, чем длиннее проводящие линии и чем сильнее зависимость от внешнего питания, тем интереснее она для ЭМИ.
Почему вокруг ЭМИ-бомб так много мифов
Миф номер один: «после ЭМИ мгновенно умирает вообще вся электроника». Нет, последствия зависят от мощности, расстояния, ориентации проводников, экранирования, качества входной защиты и архитектуры системы. Одни устройства могут перезагрузиться, другие потеряют данные, третьи переживут событие без заметного ущерба, а четвертые выйдут из строя из-за наведенного перенапряжения на входах питания или связи. Опасность темы как раз в неравномерности эффекта, а не в гарантированной тотальности.
Миф номер два: «главная жертва ЭМИ, это телефон у обычного человека». На уровне общества важнее не телефон, а зависимые цепочки. Если падает питание, связь, диспетчеризация, транспортные узлы, навигация, водоканал, медицина, складская автоматика и сети передачи данных, последствия становятся системными. В докладах по критической инфраструктуре именно длинные линии, коммуникационные кабели, сетевое оборудование и электроэнергетика фигурируют как ключевая зона риска.
Миф номер три: «клетка Фарадея решает вопрос полностью». Нормальное экранирование действительно помогает, но только когда конструкция непрерывная, проводящая и без грубых щелей. Даже в популярном разборе на SecurityLab базовая мысль передана верно: эффективность сильно зависит от качества замыкания оболочки, размеров отверстий и диапазона частот. Плюс есть неприятная деталь, о которой часто забывают: клетка Фарадея не равна универсальной защите от любых воздействий и не заменяет защиту вводов, кабелей и заземления.
Высотный ядерный ЭМИ и локальные неядерные системы - не одно и то же
Высотный ядерный сценарий обсуждают чаще всего, потому что там возможен действительно большой масштаб. Исторически интерес к теме резко вырос после испытания Starfish Prime в 1962 году, когда эффект ЭМИ оказался заметнее ожиданий, а последствия затронули объекты на большой дистанции. В современном пересказе Лос-Аламосской лаборатории именно тот тест часто приводят как момент, когда физику явления увидели не на бумаге, а в реальном мире. Материал LANL напоминает, что тогда в Гавайях погасли сотни уличных фонарей, хотя взрыв произошел очень далеко.
Но из исторического примера нельзя делать ленивый вывод, будто любой «ЭМИ-заряд» работает так же. Локальные неядерные системы по природе совсем другие. Они действуют ближе, уже и обычно по конкретной технике или сектору. В документах GAO и CISA такие вещи описывают как отдельный класс намеренного электромагнитного воздействия, а не как карманную версию континентального апокалипсиса. Поэтому смешивать две темы в один мем про «выключить всю страну чемоданом» технически неграмотно.
Что страдает в первую очередь
Уязвимость определяется не столько «мощностью гаджета», сколько архитектурой. Чем больше внешних соединений, тем хуже. Самые неприятные кандидаты выглядят так:
- энергосистема и крупные трансформаторы
- магистральная и локальная связь
- сетевое оборудование и промышленные контроллеры
- системы управления транспортом и логистикой
- медицинская и аварийная инфраструктура, завязанная на электронику и связь
Причина проста. Длинные линии питания и связи работают как удобные пути наведения, а затем переносят проблему глубже в систему. Отсюда и практический вывод: локально уцелевшее устройство мало что значит, если вокруг исчезли питание, сеть, синхронизация, датчики и внешние сервисы.
Как строят защиту без фантазий про «непробиваемый бункер»
Защита от ЭМИ давно не сводится к мифической коробке из металла. В нормативной и практической базе повторяются одни и те же принципы: экранирование, ограничение путей наведения, защита входов и вводов, подавление импульсных перенапряжений, заземление, разнос критичных функций и снижение зависимости от длинных медных линий. В NIST EMP прямо указан как фактор, для которого применяют shielding, surge suppressors, grounding и другие защитные меры.
Отдельно важен неприятный инженерный нюанс. Хорошая защита строится не вокруг «коробки», а вокруг всей системы. Если корпус экранирован, а питание, Ethernet, коаксиал или внешняя антенна заходят внутрь без нормальной развязки, импульс часто обходит красивую оболочку по самому удобному маршруту. В рекомендациях DHS упор как раз делается на защиту точек ввода и снижение связи с длинными линиями, а в материалах WBDG для некоторых составляющих высотного ЭМИ прямо отмечают пользу средств, которые в другой области мы знаем как грозозащиту и подавление перенапряжений.
Еще один трезвый вывод такой. Для критичных систем оптика почти всегда приятнее меди с точки зрения наведения, резервирование приятнее монолитной архитектуры, а изолированные контуры управления приятнее «умного» единого хозяйства, где каждый шкаф зависит от общего Ethernet, внешнего облака и одного центрального питания. ЭМИ наказывает не только слабое железо, но и чрезмерную централизацию.
Насколько ЭМИ опасен для людей напрямую
В массовой культуре ЭМИ часто показывают как почти «луч смерти», но такая картинка упрощает реальность. Для большинства гражданских сценариев главный риск связан не с прямым поражением человека полем, а с каскадным отказом зависимых систем. Старые руководства гражданской защиты отдельно указывали, что для большинства людей прямое воздействие поля не так опасно, как вторичные последствия, хотя для людей, завязанных на жизнеобеспечение, медицинскую технику и критичные электрические системы, угроза очевидно выше. Именно поэтому разговор об ЭМИ почти всегда должен идти не в жанре «страшилка про гаджеты», а в жанре устойчивости инфраструктуры.
Где кончается наука и начинается фольклор
Фольклор начинается там, где кто-то обещает «маленькое устройство, которое тихо вырубит целый город». Научная и инженерная часть темы как раз говорит обратное. Большой эффект требует либо экстремального сценария, либо очень грамотной работы по конкретной цели, дистанции, энергии, частотному диапазону и уязвимым путям наведения. Поэтому любые разговоры про «простую ЭМИ-бомбу из подручных деталей» почти всегда означают либо обман, либо опасный дилетантизм. Я не буду разбирать схемы, компоненты и способы сборки, потому что здесь начинается уже не образовательный материал, а практическая инструкция по причинению вреда.
Практический вывод
У темы ЭМИ есть два лица. Для широкой аудитории «ЭМИ-бомба» выглядит как эффектный миф из кино. Для инженеров и специалистов по устойчивости это вполне реальный класс электромагнитных угроз, который особенно болезненно бьет по длинным проводящим путям, незащищенным вводам и сильно централизованной инфраструктуре. Самая полезная мысль здесь такая: бояться надо не абстрактной «волны, которая сожжет все подряд», а конкретных точек наведения, зависимостей и каскадных отказов. Если система умеет жить без длинной меди, умеет переживать перенапряжения, имеет резервирование и не строится на одном тонком месте, у нее уже есть шанс. А если архитектура сделана по принципу «все в одной сети, все на одном питании, все через один шкаф», никакая красивая легенда про защиту не поможет.
Материал носит исключительно ознакомительный и оборонительный характер. Не используйте знания для изготовления, испытаний, покупки, распространения или применения средств электромагнитного поражения. Соблюдайте законы вашей страны, включая Россию, требования по экспортному контролю, правила обращения с радиоэлектронными средствами и запрет на любые действия, которые могут причинить ущерб людям, инфраструктуре, связи, транспорту или медицинским системам.
FAQ по ЭМИ-бомбам и электромагнитному импульсу
ЭМИ-бомба и глушилка, это одно и то же?
Нет. Глушилка обычно мешает передаче сигнала. ЭМИ пытается навести в системе опасные токи и перенапряжения, то есть срывать работу уже на уровне электроники и линий.
Правда ли, что после ЭМИ гарантированно умрет любой автомобиль?
Нет. Последствия зависят от конструкции, длины проводки, качества защиты, режима работы и силы воздействия. Универсального ответа «все машины встанут» нет.
Клетка Фарадея спасает всегда?
Нет. Экранирование помогает только как часть системы защиты. Щели, плохие стыки, незакрытые вводы кабелей и слабое заземление резко портят результат.
Почему чаще говорят про энергосистему, а не про смартфоны?
Потому что энергосистема, связь и длинные линии дают самые опасные каскадные последствия. Потеря телефона неприятна, потеря питания и сети для региона уже критична.
Где почитать нормальный базовый обзор без конспирологии?
Для общего понимания полезен обзор CISA. Для исторического контекста стоит посмотреть материал LANL про Starfish Prime. Для понимания логики экранирования можно начать с аккуратных разборов клетки Фарадея, но без превращения чтения в самодельный эксперимент.
