В данной статей мы рассмотрим метод удаленного получения образа памяти при помощи LiME в системе на базе CentOS 6.5 x64.

Автор: Дэн Кэбен (Dan Caban)

Раньше образ памяти в системах на базе ОС Linux можно было получить напрямую (при помощи утилиты dd) из файлов псевдоустройств, таких как /dev/mem и /dev/kmem. В последних версиях ядра доступ к этим устройствам стал ограничен и/или полностью исключен. Чтобы исследователи и системные администраторы могли получить неограниченный доступ, были разработаны загружаемые модули, которые, к примеру, доступны в проектах fmem и LiME (Linux Memory Extractor).

В данной статей мы рассмотрим метод удаленного получения образа памяти при помощи LiME в системе на базе CentOS 6.5 x64.

LiME – загружаемый модуль ядра (Loadable Kernel Module, LKM). Загружаемые модули обычно разрабатываются с целью расширения функционала ядра. Модуль можно добавить, используя учетную запись с привилегиями суперпользователя. При установке модуля следует быть осторожным, поскольку некорректная его установка несет потенциальные риски для целевой системы. С другой стороны, LiME обладает рядом несомненных преимуществ:

  • Скомпилированный модуль довольно небольшого размера.
  • Процедура установки не требует перезагрузки.
  • Модуль легко добавляется или удаляется.
  • Полученный дамп памяти можно скачать удаленно без записи на локальный диск целевой системы.
  • Дамп памяти совместим с фреймворком Volatility.

Подготовка к работе

Поскольку LiME распространяется в виде исходных текстов, для начала необходимо его скомпилировать. Всю доступную информацию можно легко найти в интернете, но перед этим рекомендую вам поискать скомпилированные версии модуля или скомпилировать и протестировать его на виртуальной машине.

В любом случае для начала необходимо узнать версию ядра на целевой машине.

[centos@targetsystem ~]$ uname -a
Linux localhost.localdomain 2.6.32-431.5.1.el6.x86_64 #1 SMP
Wed Feb 12 00:41:43 UTC 2014 x86_64 x86_64 x86_64 GNU/Linux

Скомпилированные версии LiME-модулей можно взять в Linux Forensics Tools Repository at Cert.org (этот ресурс заслуживает доверия). Там хранятся RPM-репозитарии аналитических утилит для Red Hat Enterprise Linux, CentOS и Fedora.

Чтобы найти скомпилированный модуль для определенной версии ядра и операционной системы зайдите на Cert и найдите «repoview» для целевой операционной системы

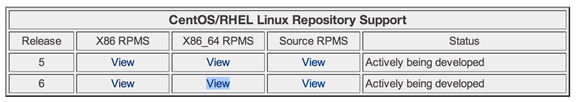

Рисунок 1: Раздел с репозитариями для CentOS

Далее зайдите в раздел «applications/forensics tools» и откройте документацию для «lime-kernel-objects».

На момент написания статьи в репозитарии были скомпилированные версии для следующих версий ядер (под ОС CentOS 6 / RHEL 6):

2.6.32-71
2.6.32-71.14.1
2.6.32-71.18.1
2.6.32-71.24.1
2.6.32-71.29.1
2.6.32-71.7.1
2.6.32-131.0.15
2.6.32-220
2.6.32-279
2.6.32-358.0.1
2.6.32-358.11.1
2.6.32-358.14.1
2.6.32-358.18.1
2.6.32-358.2.1
2.6.32-358.23.2
2.6.32-358.6.1
2.6.32-431
2.6.32-431.1.2.0.1
2.6.32-431.3.1

Оказалось, что под мою версию ядра еще не существует скомпилированных модулей. Придется сделать чуть больше телодвижений.

Я установил на виртуальной машине CentOS 6.5 x64 с последней версией ядра (2.6.32-431.5.1.el6.x86_64).

[root@vmtest ~]$ yum update
[root@vmtest ~]$ yum upgrade

После обновления ядра перезагружаем виртуальную машину.

[root@vmtest ~]$ shutdown -r now

Теперь нам нужны соответствующие заголовки и исходники ядра, а также утилиты для компиляции.

[root@vmtest ~]$ yum install gcc gcc-c++ kernel-headers kernel-source

Теперь мы готовы к загрузке и компиляции модуля LiME!

[root@vmtest ~]# mkdir lime; cd lime
[root@vmtest lime]# wget https://lime-forensics.googlecode.com/files/lime-forensics-1.1-r17.tar.gz
[root@vmtest lime]# tar -xzvf lime-forensics-1.1-r17.tar.gz
[root@vmtest lime]# cd src
[root@vmtest src]# make
….
make -C /lib/modules/2.6.32-431.5.1.el6.x86_64/build M=/root/lime/src modules
…
[root@vmtest src]# ls lime*.ko
lime-2.6.32-431.5.1.el6.x86_64.ko

Тестовый запуск

После компиляции модуля загрузим его на виртуальной машине и выгрузим память в локальный файл. Настройки модуля выглядят следующим образом:

[root@vmtest ~]# insmod lime-2.6.32-431.5.1.el6.x86_64.ko "path=/root/mem.img format=lime"

Образ памяти будет выгружен в файл /root/mem.img, а формат «lime» совместим с фреймворком volatility.

Я проверил параметры созданного образа (на соответствие размера и объема памяти, выделенного под виртуальную машину, а также на корректность содержимого образа).

[root@vmtest ~]# ls -lah /root/mem.img
-r--r--r--. 1 root root 1.0G Mar 9 08:11 /root/mem.img
[root@vmtest ~]# strings /root/mem.img | head -n 3
EMiL
root (hd0,0)
kernel /vmlinuz-2.6.32-431.5.1.el6.x86_64 ro root=/dev/mapper/vg_livecd-lv_root rd_NO_LUKS

Удаляем модуль ядра при помощи простой команды:

[root@vmtest ~]# rmmod lime

Получение образа через интернет

После успешных тестов вернемся к нашей первоначальной задаче: захвату памяти на сервере с ОС CentOS и загрузке полученного образа через интернет. Я загрузил модуль на подконтрольный мне сервер, а затем скачал его через протокол HTTP:

[root@targetserver ~]# wget http://my.server-on-the-internet.com/lime-2.6.32-431.5.1.el6.x86_64.ko

LiME позволяет не только записывать образы на локальный диск. Вместо этого мы можем создать TCP-сервис при помощи аргумента path=tcp:4444.

[root@targetserver ~]# insmod lime-2.6.32-431.5.1.el6.x86_64.ko "path=tcp:4444 format=lime"

Если, к примеру, мы находимся внутри клиентской сети или порт 4444 доступен через интернет, при помощи netcat я могу соединиться с сервером и скачать образ памяти на свой компьютер.

[dan@investigativelaptop ~]# nc target.server.com 4444 > /home/dan/evidence/evidence.lime.img

Поскольку целевой сервер находится в интернете, на котором установлен фаервол, к процессу получения образа следует подходить более творчески.

Помните, как я загружал модуль на целевой сервер через HTTP (80-й порт)? Это означает, что файервол разрешает исходящие TCP-соединения через этот порт.

Я могу установить сервер netcat, который будет доступен через интернет при помощи конфигурирования файервола так, чтобы трафик с этого порта передавался на мой локальный LAN-адрес. Вы можете сделать то же самое при помощи большинства роутеров и функции проброса портов (port forwarding).

Шаг 1: настраиваем netcat сервер на нашей машине, чтобы он прослушивал 80-й порт.

[dan@investigativelaptop ~]# nc –l 80 > /home/dan/evidence/evidence.lime.img

Шаг 2: Запускаем модуль LiME и конфигурируем его на ожидание TCP-соединений на 4444 порту.

[root@targetserver ~]# insmod lime-2.6.32-431.5.1.el6.x86_64.ko "path=tcp:4444 format=lime"

Сейчас на целевом сервере я могу использовать локальное соединение netcat, связанное с удаленным соединением к моему компьютеру через 80-й порт (где 60.70.80.90 – условный адрес моей машины).

Шаг 3: Создаем цепочку для передачи образа памяти на мою машину.

[root@targetserver ~]# nc localhost 4444 | nc 60.70.80.90 80

Теперь, когда образ оказался на моей машине, можно начать его анализ.

Ниже показана наглядная схема процесса передачи образа:

Рисунок 2: Схема передачи образа памяти на удаленный хост

Анализ памяти при помощи Volatility

В Volatility есть множество профилей для парсинга дампов памяти, но эти конфигурации в основном полезны при анализе образов взятых в ОС Windows. Чтобы выполнить анализ дампа взятого из Линукса, мы должны создать новый профиль, в точности соответствующий операционной системе, версии ядра и архитектуре. Вернемся в виртуальной машине для того, чтобы собрать всю необходимую информацию для создания профиля. Нам потребуется:

  • отладочные символы (System.map*)
    • Необходим доступ к тестовой виртуальной машине с той же самой архитектурой, версией ядра и операционной системой.
  • информация о структурах данных ядра (vtypes)
    • Необходимы исходники volatility и утилиты для компиляции файлов ядра на той же самой архитектуре, версии ядра и операционной системе.

Для начала создадим папку, в которую будем складировать все необходимые файлы.

cd ~
mkdir -p volatility-profile/boot/
mkdir -p volatility-profile/volatility/tools/linux/

Теперь скопируем отладочные символы, находящиеся в CentOS в директории /boot/. Необходимо найти файл System.map*, соответствующий версии ядра, которая была запущена во время получения дампа памяти (2.6.32-431.5.1.el6.x86_64).

[root@vmtest ~]# cd /boot/
[root@vmtest boot]# ls -lah System.map*
-rw-r--r--. 1 root root 2.5M Feb 11 20:07 System.map-2.6.32-431.5.1.el6.x86_64
-rw-r--r--. 1 root root 2.5M Nov 21 22:40 System.map-2.6.32-431.el6.x86_64

Копируем соответствующий файл System.map в ранее созданную папку.

[root@vmtest boot]# cp System.map-2.6.32-431.5.1.el6.x86_64 ~/volatility-profile/boot/ Одно из требований при компиляции файлов ядра (vtypes) – наличие библиотеки libdwarf. В других операционных системах ее можно получить при помощи apt-get или yum. В CentOS 6.5 необходимо скомпилировать исходники, взятые из Fedora Project. Остальные пакеты, необходимые для компиляции, должны быть установлены во время компиляции LiME (см. Раздел «Подготовка к работе»).

[root@vmtest boot]# cd ~
[root@vmtest ~]# mkdir libdwarf
[root@vmtest libdwarf]# cd libdwarf/
[root@vmtest libdwarf]# wget http://pkgs.fedoraproject.org/repo/pkgs/libdwarf/libdwarf-20140208.tar.gz
/4dc74e08a82fa1d3cab6ca6b9610761e/libdwarf-20140208.tar.gz
[root@vmtest libdwarf]# tar -xzvf libdwarf-20140208.tar.gz
[root@vmtest dwarf-20140208]# cd dwarf-20140208/
[root@vmtest dwarf-20140208]#./configure
[root@vmtest dwarf-20140208]# make
[root@vmtest dwarfdump]# cd dwarfdump
[root@vmtest dwarfdump]# make install

Копируем исходники Volatility и скомпилировать структуры ядра.

[root@vmtest dwarfdump]# cd ~
[root@vmtest ~]# mkdir volatility
[root@vmtest ~]# cd volatility
[root@vmtest volatility]# cd volatility
[root@vmtest volatility]# wget https://volatility.googlecode.com/files/volatility-2.3.1.tar.gz
[root@vmtest volatility]# tar -xzvf volatility-2.3.1.tar.gz
[root@vmtest volatility]# cd volatility-2.3.1/tools/linux/
[root@vmtest linux]# make

После успешной компиляции скопируем получившийся файл (module.dwarf) в папку профиля.

[root@vmtest linux]# cp module.dwarf ~/volatility-profile/volatility/tools/linux/

Запаковываем оба файла в ZIP-архив (согласно требованиям Volatility).

[root@vmtest linux]# cd ~/volatility-profile/
[root@vmtest volatility-profile]# zip CentOS-6.5-2.6.32-431.5.1.el6.x86_64.zip
boot/System.map-2.6.32-431.5.1.el6.x86_64 volatility/tools/linux/module.dwarf
adding: boot/System.map-2.6.32-431.5.1.el6.x86_64 (deflated 80%)
adding: volatility/tools/linux/module.dwarf (deflated 90%)

Полученный архив на своей машине можно было бы скопировать в стандартную папку, предназначенную для хранения профилей, однако чтобы избежать их потери во время обновлений, я создал отдельную директорию и сослался на нее во время запуска volatility.

Далее видим, что Volatility распознал новую директорию для плагинов.

dan@investigativelaptop evidence]# vol.py --plugins=/home/dan/.volatility/profiles/ --info | grep -i profile | grep -i linux
Volatility Foundation Volatility Framework 2.3.1
LinuxCentOS-6_5-2_6_32-431_5_1_el6_x86_64x64 - A Profile for Linux CentOS-6.5-2.6.32-431.5.1.el6.x86_64 x64

Запускаем плагины с префиксом linux, которые идут в составе Volatility, для выполнения анализа памяти.

dan@investigativelaptop evidence]# vol.py --plugins=/home/dan/.volatility/profiles/
--profile=LinuxCentOS-6_5-2_6_32-431_5_1_el6_x86_64x64 linux_cpuinfo -f /home/dan/evidence/evidence.lime.img
Volatility Foundation Volatility Framework 2.3.1
Processor Vendor Model
------------ ---------------- -----
0 GenuineIntel Intel(R) Xeon(R) CPU X5560 @ 2.80GHz
1 GenuineIntel Intel(R) Xeon(R) CPU X5560 @ 2.80GHz
